ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 4

ТЕМА - Схемы построения геодезических сетей специального назначения.
Продолжительность – 6 часов
ЦЕЛЬ – Знакомство со схемами геодезических сетей специального назначения.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Задание:
1. Изучить правила оформления основных типов центров государственной географической сети;
2. На основании материала (самостоятельный поиск) составить Инструкцию (не менее трех листов) построения геодезических сетей методом полигонометрии.

СХЕМЫ ПОСТРОЕНИЯ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

1. Геодезическая сеть специального назначения.
2. Инструкция построения геодезических сетей методами полигонометрии и трилатерации.

Геодезическая сеть специального назначения – это сеть геодезических пунктов заданного класса (разряда) точности, которая создается в процессе инженерных изысканий и служит геодезической основной для обоснования проектной подготовки строительства, самого строительства и эксплуатации транспортного объекта.
Существуют следующие виды геодезической сети специального назначения:
- опорная геодезическая сеть;
- сеть сгущения (ранее – местная геодезическая сеть);
- опорная межевая сеть;
- геодезическая разбивочная основа;
- съемочные геодезические сети.
Технология создания сетей специального назначения зависит от требуемой точности определения положения пунктов привязки, а также от масштабов съемки.
В зависимости от сложности рельефа местности и других особенностей полевых условий геодезические сети специального назначения строятся по методу:
1. Триангуляции;
2. Трилатерации;
3. Полигонометрии;
4. Спутниковая привязка (наземно-космический метод).
Метод триангуляции состоит в создании геодезических сетей из треугольников, в вершинах которых размещены геодезические пункты, с измерением всех углов и некоторых из сторон базисов

По мере удаления от базиса, измеренного в начале сети триангуляции, точность определения сторон понижается, поэтому для повышения точности и контроля в конце ряда треугольников измеряют еще один базис.
Измеряемая сторона в триангуляции (треугольнике) называется БАЗИС.
Для связи сети триангуляции с существующими геодезическими сетями во вновь создаваемую триангуляцию должны быть включены некоторые пункты ранее созданных сетей.
Для того, чтобы в триангуляции было принципиально возможным определение координат всех пунктов, минимальное число измерений сводится:
- к измерению двух углов в каждом треугольнике;
- к измерению одного угла базиса в сети;
- к измерению дирекционного угла одного из направлений;
- к определению координат одного из пунктов.
При создании триангуляции измерений всегда производят больше минимально необходимого их числа. Это требуется для контроля и повышения точности измерений.

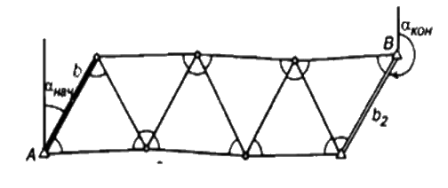

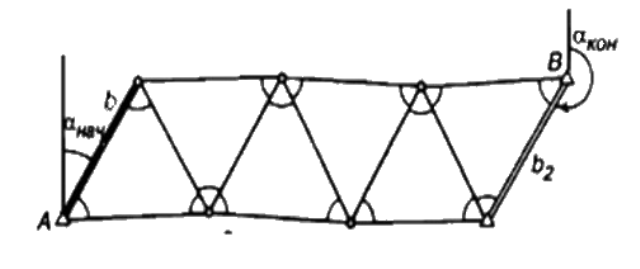

В ряду триангуляции (см. рисунок) в каждом треугольнике измерены все три угла, два базиса b₁ и b₂, их дирекционные углы α₁ и α₂, включены два пункта (А и В) с известными координатами Х_αY_α и X_bY_b. Метод трилатерации (линейной триангуляции) состоит в создании геодезических сетей из треугольников, в вершинах которых размещены геодезические пункты с измерением горизонтальных проекций длин всех сторон.

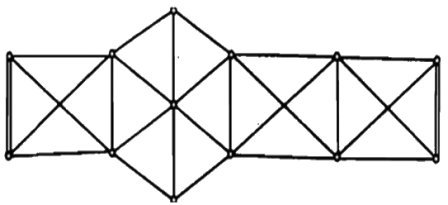

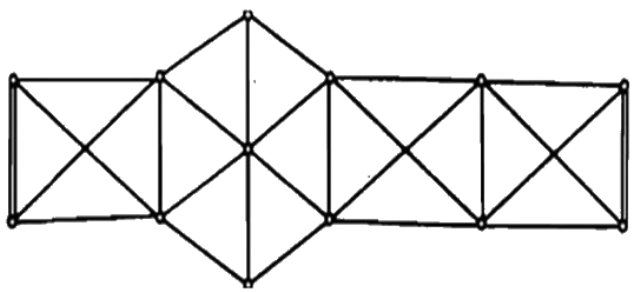

В связи с отсутствием в трилатерации избыточных измерений для обеспечения возможности контроля измерений и повышения их точности путем уравнивания в трилатерации измеряют длины диагоналей, соединяющих вершины смежных треугольников. Поэтому ряды состоят из геодезических четырехугольников, центральных систем или их комбинаций.

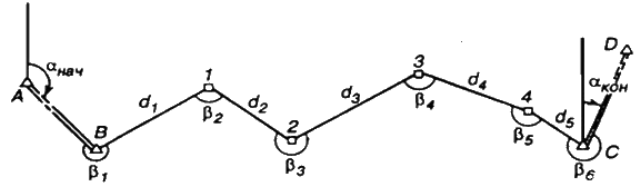

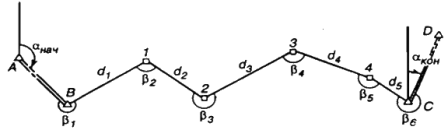

Метод полигонометрии состоит в создании геодезических сетей путем измерения горизонтальных проекций расстояний между геодезическими пунктами и горизонтальных углов между сторонами сети.

Для обеспечения избыточных измерений с целью осуществления контроля измерений и повышения их точности путем уравнивания в полигонометрические ходы включаются пункты существующих геодезических сетей с известными координатами и дирекционными углами некоторых направлений.
Метод полигонометрии широко применяют при развитии геодезических сетей в закрытой (залесенной или застроенной) местности.
Метод полигонометрии оказывается особенно эффективным для создания и развития геодезических сетей при использовании электронных тахеометров, обеспечивающих измерение одним прибором горизонтальных расстояний и углов с высокой точностью.
Наземно-космический метод заключается в создании геодезических сетей с использованием систем и приборов спутниковой навигации GPS/ГЛОНАСС.
Системы спутниковой навигации и современные приемники позволяют быстро определить трехмерные координаты геодезических пунктов с точностью до долей сантиметра.
Для обеспечения необходимой точности измерений и контроля определения координат пунктов сети производят многократно в разное время при различном положении навигационных спутников (созвездий) на небосклоне.
Наземно-космический метод создания и развития геодезических сетей – это самый современный, универсальный, точный и простой метод производства геодезических работ на любых территориях, но особенно он эффективен в необжитых районах с низкой плотностью пунктов геодезических сетей.

Инструкция по полигонометрии и трилатерации
