Лекция 1. ТОПОГРАФИЧЕСКАЯ СЪЕМКА
1. Топографическая съемка: понятие и сущность.
2. Виды топографической съемки.
3. Способы и методы топографической съемки.
4. Сферы применения топографической съемки.
5. Нормативно-правовая база, регулирующая проведение топографической съемки.
Топографическая съемка – это процесс создания точной карты Земли, которая включает информацию о рельефе местности и расположенных объектов на поверхности Земли.
Топография (греч. «topos-место» и «grapho-пишу» - это точное, подробное описание какой-либо отдельной местности с обозначением всех отдельных пунктов.
Цель топографической съемки – это получение точной и полной информации о территории, что позволяет определять расположение объектов, районировать
территорию, проектировать дороги, мосты, здания и сооружения и т.д.
В зависимости от цели работ существуют следующие виды топографической съемки:
1. Фасадная съемка – отображается план стен здания или сооружения. Применяется при реконструкции объекта;
2. Исполнительная съемка – замер параметров строительных конструкций. Применяется для сверки работ в ходе строительства с проектными данными;
3. Подеревная съемка – отображение существующей растительности местности.

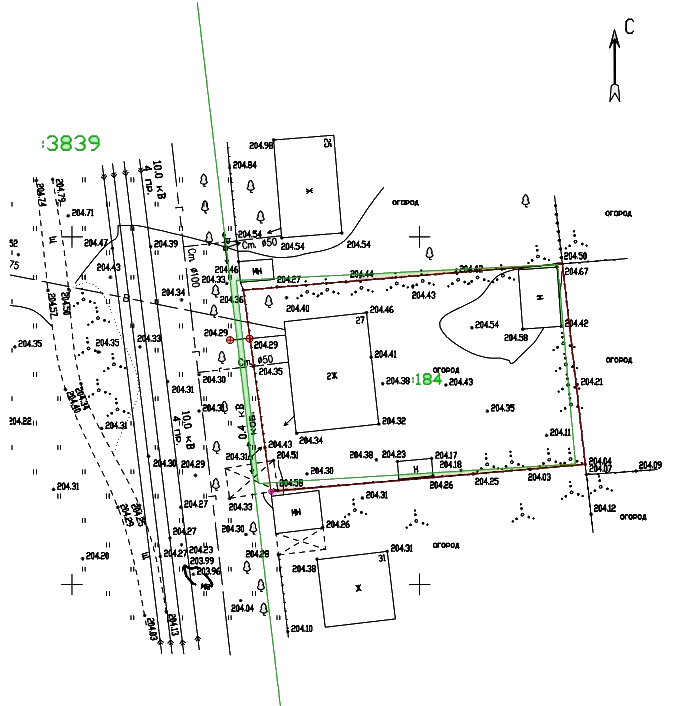

Топографическая съемка в итоговой обработке – это чертеж (топографический план) оговоренного масштаба, в котором все элементы обозначены условными знаками
и указываются:
- границы участка местности;
- здания и сооружения (указывается высота, этажность, размеры);
- водные объекты;
- подведенные коммуникации;
- рельеф поверхности с указанием перепадов высот;
- тип почвы и зеленые насаждения (леса, поля с указанием площади и конфигурации);
- транспортные развязки и узлы.
Основным критерием топографических планов является их читаемость
 |
|---|
Топографическая съемка ведется по принципу от общего к частному. Сначала создается обоснование, которое представляет общий план с учетом разницы высот,
затем на общий план накладываются детали и подробности рельефа.
Съемку подробностей ведут исходя из условий и применяемых геодезических приборов следующими способами и методами:
1.Метод прямоугольных координат. Положение измеряемой точки определяется двумя координатами, которые привязаны к геодезической сети.
Аналог долготы и широты в обычных географических картах;
2. Полярный метод. Применяется в открытой местности. Положение точки определяется уклоном от близлежащей стороны теодолитного хода и расстоянием от
заданной точки. Угол измеряется теодолитом, расстояние дальномером.
3. Метод прямых угловых засечек. Используется, когда измерение расстояний затруднено. Положение точки определяется величиной двух углов,
образующихся линиями соединения измеряемой точки с концами узлового мерного отрезка. Отрезком служит одна из сторон обоснования.
4. Метод линейных засечек. Применяется, когда легко измерить длины линий. Длина линий измеряется без участия углов;
5. Способ обхода. Теодолитный ход прокладывается по периметру снимаемого участка, фиксируются углы при определенном положении геодезического прибора.
Длины измеряются дальномером.
6. Способ створов. Применяется для измерения точек, находящихся в створе линий, опирающихся на стороны теодолитного хода.
В процессе теодолитной съемки с помощью теодолита ведется абрис и журнал измерений.
Абрис – это чертеж обоснования и вписанных контуров в произвольном масштабе, но с указанием точных измеренных размеров.
В журнале измерений записывается величина углов.
Топографическая съемка является необходимой во всех сферах деятельности человека, где требуется получить подробные сведения о земельном участке,
его рельефах и объектов, применяется в:
1. Строительстве и проектировании инженерных систем – получение информации о рельефе и обстановке территории помогает проектировать и строить
инженерные системы с учетом особенностей земельного участка;
2. Геологии и геодезии – для определения границ земельного участка, изучения рельефа и геологических процессов, для планирования и оценки геологических работ;
3. Экологии и природопользовании – для изучения природных объектов и для планирования природоохранительных мероприятий;
4. Градостроительстве – для определения границ земельного участка, для планирования и размещения новых объектов
(жилых домов, офисных и промышленных зданий и др.);
5. Туризме – для планирования маршрута, ориентирования в горной местности и других условиях;
6. Мониторинге и управлении природными и техногенными катастрофами – для планирования мероприятий по предотвращению и управлению различными
катастрофами (землетрясение, оползни, наводнение и др.).
Топографическая съемка носить обязательный характер. Без неё невозможно проводить действия по обустройству участка, сделки и сделки с ним.
Основной нормативно-правовой базой для проведения топографической
съемки являются следующие документы:
1. Федеральный закон № 78-ФЗ в редакции от 13.05.2015 года «О землеустройстве»;
2. Федеральный закон № 431-ФЗ от 30.12.2015 года «О геодезии, картографии и пространственных данных»;
3. Строительные нормы и правила (СНиП) 03.01.03-84 «Геодезические работы в строительстве;
4. Технические требования к производству съемок подземных (наземных) коммуникаций от 01. 01. 1989 года.
Нарушение установленных правовых нор не допустимо. Геоподоснова, которая не удовлетворяет прописным требованиям, не действительна.
