Лекция 10. ТРАНСФОРМИРОВАНИЕ АЭРОСНИМКОВ
И СОЗДАНИЕ ФОТОПЛАНОВ

1. Трансформирование. Виды трансформирования.
2. Фотоплан местности.

Трансформирование (преобразовать, изменять вид) – это исправление аэроснимков от искажения и приведение их к заданному маршруту.
Существуют следующие способы трансформирования:
1. Аналитический способ – основан на вычислении координат точек горизонтального снимка по измеренным координатам точек горизонтального снимка;
2. Графический способ – это сложение плоскостей, что позволяет трансформировать снимки по элементам ориентирования и прямая проективная засечка, решающая эту задачу по опорным точкам;
3. Фотомеханический способ основан на применении специальных приборов – фототрансформаторов.
В фототрансформаторе по наклонному снимку объектива строится на экране изображение, соответствующее горизонтальному снимку. Затем это изображение фиксируется на фотобумагу.
4. Оптический способ – изображение, соответствующее горизонтальному снимку, получается на планшете путем оптического проектирования наклонного снимка.
Детали этого изображения, подлежащие отображению на карте, вычерчиваются в соответствии с принятыми условными знаками.
5. Цифровой способ – совмещение изображения на снимке производят методом растягивания.
Трансформирование выполняется на специальных фотограмметрических приборах

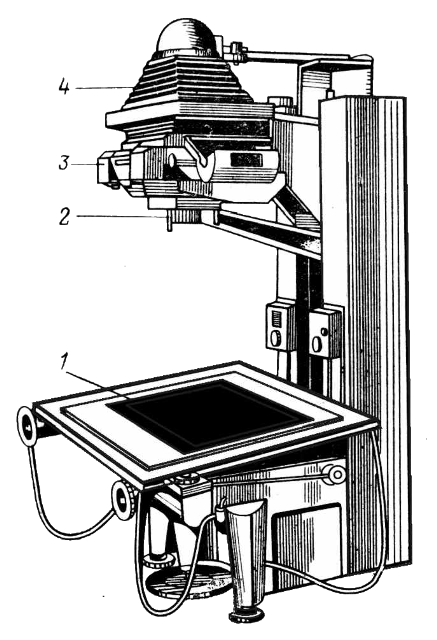

Фототрансформатор Seg-5 (ФРГ)
1 экран; 2- объектив; 3-кассета;

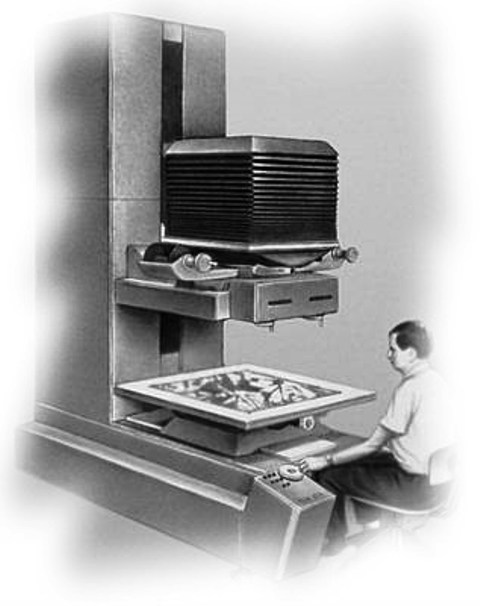

4 – осветительное устройство 		Фототрансформатор Rectimat Цейса

Для трансформирования должны быть известны координаты четырех изображенных на снимке опорных точек.
Планшет с нанесением на него опорными точками помещают (см. рис.) на экран (1), проецируют на экран негатив снимка, заложенный в кассету (3), изменяя масштаб изображения и поворачивая экран и негатив, добиваются совмещения опорных точек на планшете с соответствующими точки проекции негатива. Полученное на экране изображение фиксируют на фотобумаге.
Для компьютерного трансформирования аэрофотоснимок преобразуют в цифровую форму, после чего преобразования выполняют по стандартным компьютерным программам. После выполнения трансформирования аэроснимков создается фотоплан местности.
Фотоплан – это фотографическое изображение участка местности, удовлетворяющее по точности требованиям, предъявляемые к плану.
В зависимости от целевого назначения фотопланы делятся на:
- топографические;
- специальные.
Топографические фотопланы составляют в общегосударственной разграфке с соблюдением требований инструкций и наставлениям по топографическим съемкам.
Специальные фотопланы составляются в произвольной разграфке и должны удовлетворять требованиям ведомственных инструкций.

РАЗГРАФКА – это система деления карт на листы с помощью линий картографической сетки (линий меридианов и параллелей) или прямоугольной координатной сетки (координатных линий).
НОМЕНКЛАТУРА ТОПОГРАФИЧЕСКИХ КАРТ

РАЗГРАФКА И НОМЕНКЛАТУРА ТОПОГРАФИЧЕСКИХ КАРТ

Фотоплан получают из трансформированных снимков путем монтажа их на жесткой основе, на которой по координатам в заданном масштабе нанесены опознаки, пункты геодезической сети и трансформационные точки.
Фотопланы могут быть получены:
- путем монтажа отдельных трансформированных снимков;
- путем оптического монтажа с одновременным трансформированием по зонам.
Монтаж отдельных трансформированных снимков начинают с левого снимка северного маршрута.
На основу укладывают один снимок за другим, совмещая отверстия с опорными точками на основе. Закрепив снимки, проверяют сходимость контуров в зоне перекрытия, после этого делают порез снимков и снимки натягивают на основу.
Оптический монтаж с одновременным трансформированием по зонам. Сверху на основу наносят опознаки по координатам, геодезические сети, рамки трапеции и границы зон. После экспонирования (процесса облучения светочувствительного материала) всех зон производят фотохимическую обработку.
