Лекция 7. АЭРОФОТОСЪЕМКА

1. Аэрофотосъемка: понятие и сущность.
2. Виды аэрофотоаппаратов.

Аэрофотосъемка – это фотографирование территории с определённой высоты от поверхности Земли при помощи фотоаппарата, установленного на атмосферном летальном аппарате (самолете, вертолете или беспилотном аналоге) с целью получения и представления объективных пространственных данных на участках произведенной съемки.
Для аэрофотосъемки применяют аэрофотоаппараты:
- топографические;
- нетопографические;
Топографические аэрофотоаппараты предназначены для получения ортоскопических аэроснимков (геометрическое изображение) земной поверхности, Луны и других небесных тел с целью их картографирования.
Аэрофотоаппараты нетопографического назначения применяются для получения аэроснимков с целью топографического, геологического, ландшафтного и других видов дешифрирования, то есть опознавания и определения качественной и количественной характеристик, изображенных на объекте.
В зависимости от способа экспонирования аэрофотопленки различают кадровые, щелевые и панорамные аэрофотоаппараты.
В кадровых аэрофотоаппаратах экспонирование (процесс облучения светом) аэрофотопленки происходит прерывисто, отдельными кадрами вдоль длины аэрофотопленки;
В щелевых аэрофотоаппаратах изображение местности получается в результате непрерывного экспонирования аэрофотопленки, которая движется по направлению летательного аппарата.
Аэрофотопленка экспонируется при помощи объектива через постоянно открытую щель, расположенной в фокальной плоскости объектива перпендикулярно направлению летательного аппарата. Скорости перемещения аэрофотопленки и летательного аппарата согласованы.

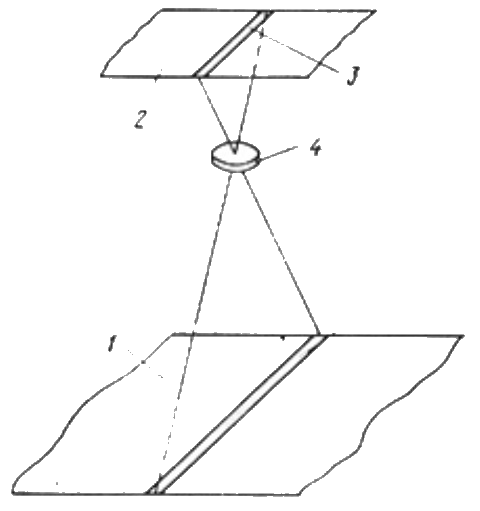

Схема щелевого фотографирования
1. Изображение местности;
2. Фотопленка;
3. Щель;
4. Объектив.

Результатом фотографирования местности являются не отдельные кадры, а сплошная лента – фотографическое изображение маршрута полета летального аппарата, причем в поперечном направлении (по ширине аэрофотопленки) щелевой снимок представляет центральную проекцию, а в продольном – ортогональную проекцию (перпендикулярно к плоскости) фотографируемой местности.
Особенности щелевого фотографирования:
1. Перемещение аэрофотопленки с определенной скоростью в направлении полета летательного аппарата исключает сдвиг, который вызывает не резкость изображения;
2. Допустимая выдержка в щелевом аэрофотоаппарате, которая определяется допустимым сдвигом, значительно больше допустимой выдержки при использовании кадровых аэрофотоаппаратов в тех же условиях;
3. В щелевом аэрофотоаппарате затвор отсутствует, регулирование экспозиции производится измерением ширины щели диафрагмированием;
4. Изображение местности получается в виде сплошной ленты.
Щелевые аэрофотоаппараты бывают однообъективные и двухобъективные и имеют две основные системы механизмов:
- систему механизмов синхронизации движения аэропленки;
- систему механизмов регулирования экспозиции (регулирование ширины щели).
Управление этими механизмами выполняются в полуавтоматическом или в автоматическом режиме работы.
При панорамном фотографировании участка местности используется объектив, оптическая ось которого вращается вокруг оси, проходящей через заднюю узловую точку параллельно образующей цилиндра, на котором располагается фотопленка. При этом задняя узловая точка находится на оси цилиндра, которая обычно параллельна направлению полета. Радиус цилиндра равен фокусному расстоянию объектива.

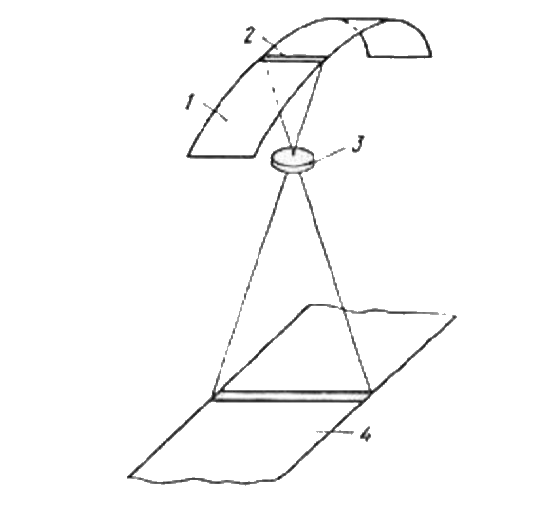

Схема панорамного фотографирования
1. Фотопленка;
2. Щель;
3. Объектив;
4. Участок местности

Панорамный аэроснимок получается путем последовательного перемещения щели по поверхности аэрофотопленки и её экспонирования.
Особенности панорамных аэрофотоаппаратов:
1. Используется только центральная часть поля зрения объектива, что способствует получению высоких изобразительных свойств панорамных снимков;
2. Большая ширина снимаемой полосы местности (угол панорамирования составляет от 140º до 180º);
3. Необходима точная синхронизация поворота проектирующего пучка с движением аэрофотопленки мимо щели при косвенном способе сканирования.
