Лекция 5. ИЗМЕРЕНИЕ ПРОГИБОВ И ДЕФОРМАЦИЙ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ. ОТЧЕТНАЯ ДОКУМЕНТАЦИЯ ПО КОМПЛЕКСУ ОБМЕРНЫХ РАБОТ
1. Измерение прогибов и деформаций строительных конструкций.
2. Отчетная документация по комплексу обмерных работ.
Прогиб – это вертикальное перемещение точки, лежащей на оси конструкции под воздействием силовых, температурных и других факторов.
Деформация - это изменение форм и размеров конструкции, изменение межатомных сил, мерой которых является упругое механическое напряжение.
Деформация и прогибы в конструкциях возникает:
- вследствие перегрузок;
- неравномерной осадки фундаментов;
- пучения грунтов оснований;
- температурных воздействий;
- при изменении уровня грунтовых вод;
- влажного режима грунтов оснований;
- потерь устойчивости несущих конструкций и других воздействий.
Допустимые пределы деформаций и прогибов зависят от материалов и вида конструкций, регулируются нормами проектирования конструкций и зданий.
Отклонение от вертикали и искривления в вертикальной плоскости конструкций измеряются с помощью отвеса и линейки
 Рис 1. Измерение отклонений конструкций от вертикали с помощью отвеса и линейки (1) – стена, перегородка или колонна; (2) – перекрытие; (3) – отвес; (4) – сосуд с водой; (5) – измерительная линейка; (6) – точки измерения. |
Смещение по горизонтали от опорных точек, а также вертикальные перемещения определяются измерениями с помощью мерной ленты, линейки
или геодезической съемки. С помощью теодолита измеряются наклоны.
Наклон – это крен в сторону от отвесной линии.
 Рис 2. Измерение горизонтального и вертикального смещения двух точек с помощью теодолита выпучивания стен в других вертикально расположенных конструкций (1, 2) – точки; (3) – теодолит; (4) – переносная линейка |
Величины прогибов могут быть определены также с помощью прогибомеров и гидростатического уровня.
При использовании прогибомеров измеряются величины перемещения элемента, закрепленного на деформирующемся участке конструкции, относительно неподвижного элемента.
|

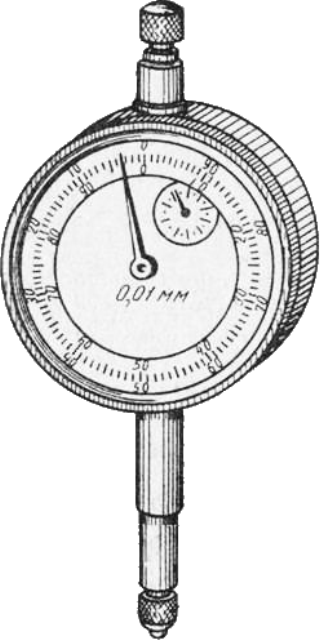

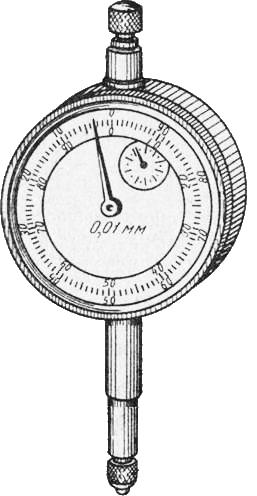

В качестве прогибомера могут быть использованы две планки или система, передающая перемещения от недеформируемой конструкции на измерительный прибор, в качестве которого используется индикатор часового типа (мессура) |
При малых линейных деформациях растяжения или сжатия измерение прогибов производится при помощи тензометра, а сдвиги и повороты – геодезической съемкой.
 Рис 3. Прогибомер (1)–мерный диск; (2)–металлическая трубка; (3)–стеклянная трубка со шкалой; (4)–окуляр; (5)–резиновая трубка; (6)-зажим; (7)-шток; (8)-пробка |
 Рис 4. Система измерения прогибов гидростатическим уровнем (1)-градуированная трубка; (2)-точка измерения; (3)-телескопическая стойка; (4)-сосуд с водой; (5)-шланг; (6)-запорный кран |
Деформация перекрытий определяется прогибомером. Перед началом замеров шток устанавливают в такое положение, чтобы показания в мерной трубке
соответствовали нулю. Затем трубку с диском передвигают по поверхности потолка и через каждый полный поворот диска снимают отсчеты по мерной трубке.
Прогибы замеряют в различных точках потолка, а также элементы лестниц: балок, маршей и плит.
Определение кинетики развития деформаций осуществляется путем их многократных измерений через определенные интервалы времени (от одних до 30 суток)
в зависимости от скорости развития деформации.
Основная причина появления общих деформаций зданий и сооружений – это неравномерные осадки грунтов оснований из-за изменения гидрогеологических условий,
чрезмерного увлажнения грунтов и т.д.
Цель наблюдения за деформациями состоит в том, чтобы установить стабилизировалась или, продолжают развиваться осадки здания или другие изменения в конструкциях.
Если в процессе наблюдения не были выявлены основные или наиболее вероятные причины деформаций, то наблюдения продолжают вести длительное время.
Деформации подразделяются на:
- местные, когда происходят смещения или повороты в узлах конструкций, растяжения или сжатие элементов;
- общие, когда перемещаются и деформируются ряд конструкций или здание в целом.
Для измерения деформаций, осадок, кренов, сдвигов зданий и их конструкций используют методы инженерной геодезии. Измерения производят специализированные организации.
Составление отчета – это последняя стадия обмерочных работ: комплектование и оформление всех собранных материалов (документов) в одно целое.
Отчет по обмерочным работам может состоять из нескольких альбомов или одной папки. Оптимальный размер альбома или папки 30х40 или 40х60 сантиметров в твердом переплете.
Документы (материалы) принято располагать в следующем порядке:
1. Титульный лист;
2. Оглавление с нумерацией страниц;
3. Историческая справка о здании (или сооружении);
4. Описание объекта, особенно важно для исторического здания или сооружения;
5. Материалы документальной или художественной фотосъемки;
6. Кроки, зарисовки или акварели;
7. Обмерные чертежи (генпланы, планы, фасады, разрезы, детали).
Единообразие в оформлении документов (материалов) желательно для возможности дальнейшего их использования при разработке проекта реконструкции, уничтожения,
для музейного или архивного хранения.
